Moulin-cavier angevin

14 Juillet 2011 , Rédigé par serialmaquetteur Publié dans #mes maquettes constructions diverses

  Cette maquette à l'échelle 1/120ème fut construite en novembre - décembre 2001, et reproduisant un moulin à vent tel qu'on en rencontre en Anjou.



P3260503 (Copier)



P5180161

Moulin de La Herpinière à Turquant (Maine & Loire)



  En effet, cette région a vu s'ériger à partir du Moyen-Age de bien étranges moulins, qu'on ne retrouve pas ailleurs en France: Le moulin cavier!



P2270335 (Copier)

  Moulin du Val Hulin, dominant les habitations troglodytiques du val de Loire (Maine & Loire)



Par rapport au classique moulin-tour, le cavier se compose de plusieurs parties très disinctes:  D'abord, il y a la hucherolle, cabine en bois abritant les engrenages de renvoi du mouvement des ailes. Cette dernière est orientable sur 360 degrés, en fonction du sens des vents. Supportant la hucherolle, la tour conique en pierre de taille est traversée par un pivot en bois reliant le mécanisme de la hucherolle aux meules.  Celles-ci se situent dans la partie souterraine du moulin; la cave.   Celle-ci est parfois creusée carrément dans le rocher!

Si vous voulez en savoir +, allez sur la fiche Wikipédia



P7200025

Moulin des Aigremonts à Bléré (Indre & Loire)



P3260506 (Copier)



Inutile de chercher sur une carte, ce moulin n'existe pas!   Pour créer cette maquette, je me suis inspiré de sites réels en Anjou et en Touraine, comme ceux montrés en photos plus haut.



P3260509 (Copier)



P3260510 (Copier)

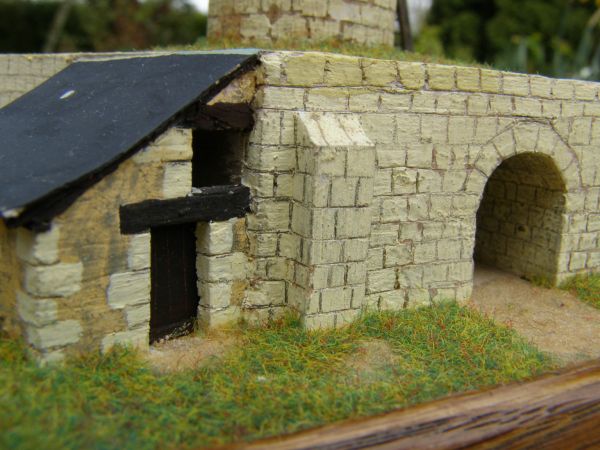

Les murs sont construits en balsa et contreplaqué, puis peints couleur pierre blanche et les joints gravés ensuite au cutter.

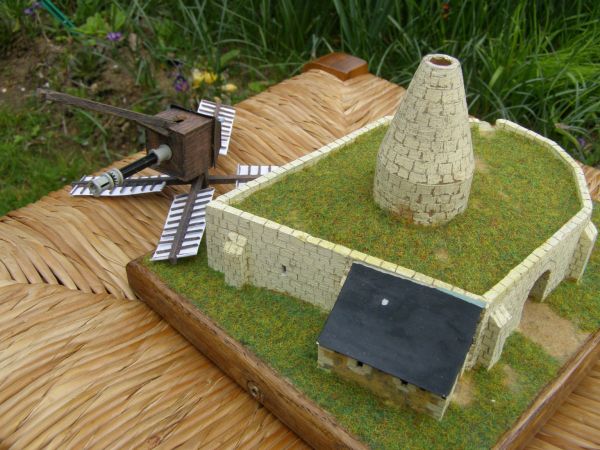

La hucherolle est faite en balsa et carton.  Les ailes sont faites en chêne pour le pivot, et en allumettes de barbecue pour les verges.  De la corde à piano a servis à faire les barreaux.  Sur ces derniers, j'ai voulu évoquer les voiles en utilisant du papier blanc, bien qu'ayant voulu au départ utiliser du papier mouchoir jetable.
Les herbes sont obtenues avec du flocage fibre vert collé à la colle blanche à bois.



P3260511 (Copier)



P3260512 (Copier)



P3260513 (Copier)

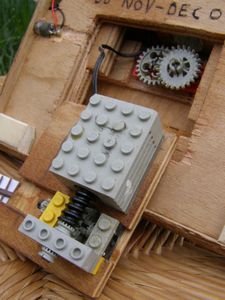

Pour faire tourner les ailes,  j'ai imaginé un système plutôt original, en utilisant des pièces et engrenages Lego   Un moteur électrique de la même marque est actionné grâce un petit transfo à l'extérieur de la maquette.



P3260515 (Copier)



  Comme vous aviez pu voir à travers quelques articles au printemps, cette maquette a bénéficié d'un bon lifting.  Et elle en avait bien besoin, car son état s'était dégradé au fil des années...   La photo ci-dessous montre son aspect lorsqu'elle fut terminée en 2001.



2001(1)



2 sites intéressants sur les moulins:

www.moulins-a-vent.net

lezart.free.fr/moulin5.htm



David, 14/07/11
