Des piquets de courbe

10 Janvier 2010 , Rédigé par serialmaquetteur Publié dans #en live de mon atelier

Depuis quelques temps, les travaux ont repris à la Gare de Pommier. Dans un 1er temps, j'ai voulu ajouter un élément manquant sur la maquette, et pourtant si caractéristique du décor ferroviaire: Les piquets de courbe.
Comme la photo ci-dessous le montre, ces piquets sont disposés à l'extérieur de la courbes et servent à vérifier la parfaite géométrie de cette dernière.
DSC00118 - Copie

DSC00119

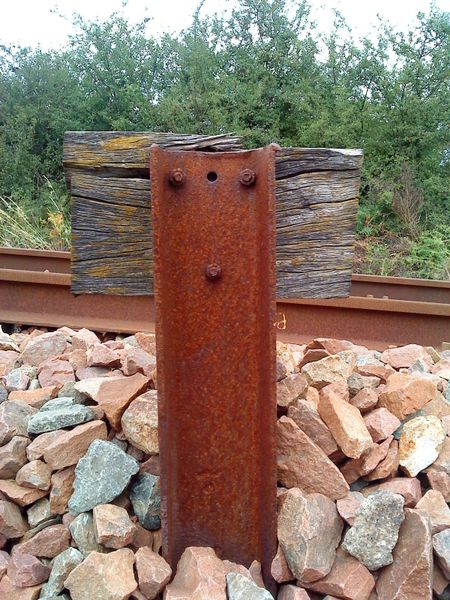

Un piquet est constitué d'un profilé métalique en "U" et d'un blochet en bois avec un clou servant à tendre une corde à piano, quand les agents de voie font la vérification de la géométrie de la courbe. Chaque piquet est espacé d'environ 10 mètres.

PC010028 [Résolution de l'écran]
Pour confectionner des piquets au 1/87ème, je me suis procuré par le web du profilé laiton en "U" de 1 × 0,5 mm. Pour le blochet, je me suis servis de balsa d'1 mm d'épaisseur. Un article paru dans Locorevue il y a quelques année m'a été d'une aide précieuse

PC010034 [Résolution de l'écran]
Je coupe le profilé laiton en tronçons de 12 mm de longueur.

PC030041(2) [Résolution de l'écran]
Après avoir fait les blochets dans le balsa d'1 mm et les avoir collé aux petits profilés, j'applique une peinture couleur rouille.

PC060054 [Résolution de l'écran]
Puis le blochet en bois est peint en gris très clair.

PC130057 [Résolution de l'écran]
Pour la mise en place des piquets, je me suis fabriqué un gabarit en carte plastique me permettant de percer exactement au bon endroit.

PC130058 [Résolution de l'écran]
Et il n'y a plus qu'à enfoncer jusqu'à que le piquet soit à la hauteur du haut du rail.

PC200067 [Résolution de l'écran]

PC200065 [Résolution de l'écran]

PC200069 [Résolution de l'écran]

N'empêche, cette courbe a tout même une allure plus conforme, non?
Actuellement, d'autres travaux d'améliorations sont en cours, et je ne manquerais pas d'y consacrer les articles à venir!

> La gare de Pommier (la maquette)
> La Gare de Pommier (le réçit de Delphine Alpin-Ricaud)


David, 10/01/10
